铝模板设计配板方式及节点设计知识分享

发布时间:2020-10-16浏览次数:2969

  今天铝模板生产厂家小编给大家讲解铝模板设计时的配板方式、节点设计等知识,希望对大家有多帮助!

  1、铝模板设计

  1)根据项目结构、建筑、机电等图纸,建立BIM模型,并绘制模板施工平面图及各部位剖面图纸;

  2)根据模板平面图,绘制模板成品、配板设计图和支撑系统布置图。

  3)根据结构构造形式和施工条件确定模板荷载,按模板承受荷载的最不利组合对模板和支撑系统进行验算。

  4)编制模板及配件的规格、品种与数量明细表。

  2、配板方式

  1)墙板设计

  基准板+调节板+C槽;

  2)顶板设计

  按≯1200x1200支撑间距设计,在铝模板设计时,应尽可能多的采用基准板,提高基准板周转率。

  3、铝模板节点设计

  1)模板表面处理

  2)柱墙定位卡

  采用角铝或角钢,沿墙柱边线在墙柱端部,通过钢钉固定在混凝土楼板上。

  3)柱墙底口的封闭

  4)与砌体墙连接处设计

  砌体墙一般采用免抹灰墙体(如蒸压砂加气块等);当采用普通砌块时,铝模板施工剪力墙可采取在墙体处留置凹槽形式,凹槽深5mm。(可采用专用型材或贴企口板,专用型材设置方式:设置70系列模板与65系列模板共同连接,70系列模板开孔距离面板45mm)。

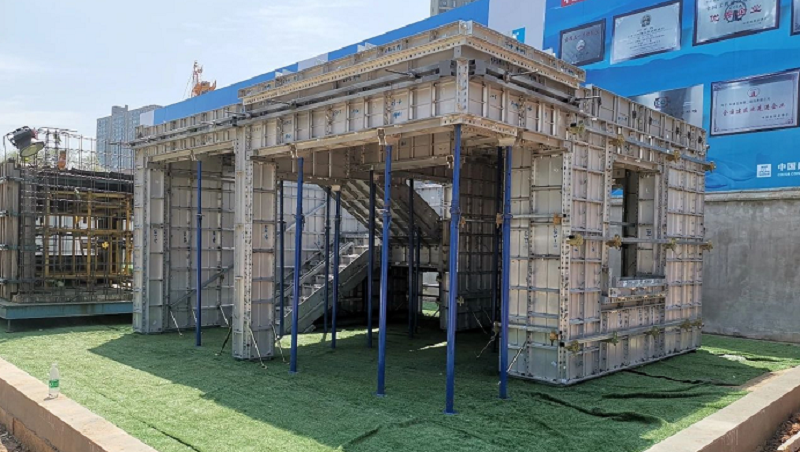

铝模板设计配板方式及节点设计知识分享

  湖南鑫政科技集团有限公司专注建筑铝模板领域多年,与世界500强企业中国铁建股份有限公司达成战略合作关系,共同打造中国铝模产业园示范基地。鑫政集团有丰富的项目施工经验,铝模板施工环保高效,周转次数多,对于标准层数多的高层住宅具有较大的成本优势。同时,铝模板施工可实现在结构封顶前装修工程进场,缩短交楼时间,带来良好的时间、经济效益。
